Производство высокоточных линз для медицинских приборов: технологии и стандарты

Когда врач смотрит на экран ультразвукового аппарата или заглядывает в глаз пациента через офтальмоскоп, он доверяет не только своим знаниям, но и сложному оптическому прибору. Сердцем многих таких устройств являются высокоточные линзы. От их качества напрямую зависит точность диагноза, успех операции, а в конечном счете — здоровье и жизнь человека.

Производство этих оптических компонентов — это не просто шлифовка стекла. Это сложнейший симбиоз традиционного мастерства, передовых технологий и строжайших международных стандартов. Каждая линза, используемая в медицинском томографе, эндоскопе или лабораторном анализаторе, проходит долгий путь от чертежа до готового изделия, где на каждом этапе допустима лишь микронная точность.

В этой статье мы подробно рассмотрим, как рождаются эти «глаза» современной медицины. Вы узнаете, какие уникальные материалы применяются сегодня, какие технологии позволяют достигать почти идеальной формы поверхности и почему стандарты чистоты на производстве сравнимы с условиями в фармацевтической лаборатории. Это рассказ о невидимой, но критически важной работе, которая стоит за каждым точным диагнозом.

Ключевые этапы производства высокоточных линз

Создание высокоточной медицинской линзы напоминает ювелирную работу, но в промышленных масштабах. Этот многоступенчатый процесс требует безупречного контроля на каждой операции. Условно его можно разделить на три крупных блока: подготовка, формообразование и финишная обработка.

1. Подготовительный этап: от выбора материала до заготовки

Всё начинается с выбора оптического материала, который определяет будущие характеристики линзы. Для медицинских приборов используются не только традиционные оптические стекла (боро-крон, флинты), но и специальные полимеры, и даже монокристаллы для сложных задач, например, в лазерной хирургии.

• Проектирование и расчеты. Инженеры-оптики с помощью специализированного программного обеспечения (CAD/CAM) рассчитывают геометрию линзы, которая должна обеспечить требуемые оптические свойства в приборе.
• Подготовка шихты. Для стекла точно отмеряются и смешиваются исходные компоненты — оксиды кремния, бора, натрия и другие.
• Плавка и формовка заготовки. Смесь плавится в печах при высоких температурах, а затем расплавленная масса формуется в болванки (блоки) или прецизионные заготовки, близкие по форме к будущей линзе.

2. Основная обработка: создание оптической поверхности

Это самый ответственный этап, где заготовке придается точная геометрическая форма.

• Обдирка (грубая шлифовка). С заготовки удаляются основные излишки материала с помощью абразивных кругов. Здесь задается базовая кривизна поверхности.
• Тонкая шлифовка (фрезерование). Используются алмазные фрезы, которые с высочайшей точностью вытачивают поверхность, уменьшая шероховатость и приближая форму к идеальной.

3. Финишная обработка: достижение оптической чистоты

После шлифовки поверхность линзы все еще матовая и непригодна для пропускания света без искажений. Для придания ей прозрачности используется полировка.

• Полировка. Линза обрабатывается на специальных станках с использованием мягких полировальников и суспензий с микроскопическими абразивами (например, оксидом церия). Этот процесс может длиться часами, пока не будет достигнута необходимая шероховатость, измеряемая в нанометрах.
• Промывка и чистка. После полировки линза проходит многоступенчатую ультразвуковую мойку в деионизированной воде и специальных растворах для удаления малейших частиц абразива и загрязнений.
• Контроль качества. Каждая линза на этом этапе проверяется интерферометрами и другими приборами, которые с точностью до долей микрона измеряют ее геометрию и оптические свойства.

Только успешно пройдя все эти этапы, линза получает право стать частью ответственного медицинского прибора. Нарушение технологии на любой стадии неизбежно приведет к оптическим искажениям. Именно поэтому такие производства, как https://zavododv.ru/, где соблюдаются все тонкости технологического процесса, играют ключевую роль в создании надежной медицинской техники.

Современные технологии шлифовки и полировки

Если раньше создание линзы во многом зависело от мастерства оператора, то сегодня этот процесс автоматизирован и управляется компьютером с фантастической точностью. На смену универсальным станкам пришли высокоспециализированные технологии, позволяющие создавать поверхности сложнейшей асферической и свободной формы, которые невозможно получить классическими методами.

Компьютерное числовое программное управление (ЧПУ)

Это основа современного производства. Инженер загружает в станок цифровую 3D-модель линзы, и оборудование с микронной точностью воспроизводит ее на заготовке. ЧПУ исключает человеческий фактор и гарантирует полную идентичность тысяч линз в серии.

Ионно-лучевая фигурация (Ion Beam Figuring, IBF)

Одна из самых передовых технологий для финишной обработки. На поверхность линзы направляется пучок высокоэнергетических ионов, которые буквально «испаряют» атом за атомом, снимая материал толщиной в нанометры. IBF позволяет исправлять микроскопические погрешности, недоступные для механической полировки, и достигать почти идеальной поверхности.

Магнитно-реологическая полировка (Magnetorheological Finishing, MRF)

Этот ingenious метод использует «умную» жидкость — магнитно-реологическую суспензию, которая меняет свою вязкость под воздействием магнитного поля. Линза погружается в поток этой жидкости, а компьютер, управляя магнитным полем, точно регулирует силу полировки в каждой точке поверхности. Это идеально для обработки асферических линз и линз со сложным рельефом.

Прецизионное шлифование алмазными инструментами

Современные алмазные фрезы и шлифовальные круги позволяют проводить «сухое» шлифование с минимальным нагревом и повреждением материала. Это так называемая технология «шлифовки с качеством полировки», когда после механической обработки поверхность уже имеет очень низкую шероховатость, что значительно сокращает время последующей полировки.

Эти технологии не просто ускоряют процесс. Они открывают путь к созданию оптики нового поколения — более компактной, эффективной и надежной, что напрямую влияет на возможности диагностической и хирургической медицины.

Строгие стандарты качества и контроля дефектов

В мире медицинской оптики понятие «брак» недопустимо. Даже микроскопический дефект на линзе может рассеивать свет, создавать блики или искажать изображение, что приведет к ошибке диагноза. Поэтому контроль качества — это не заключительный этап, а сквозной процесс, интегрированный в каждую операцию производства.

Международные нормативы: основа безопасности

Производство медицинских линз подчиняется строгим международным стандартам, главным из которых является ISO 13485 («Медицинские изделия. Системы менеджмента качества»). Этот стандарт предъявляет комплексные требования ко всему жизненному циклу изделия — от проектирования и закупки материалов до производства, тестирования и постпродажного сопровождения. Соответствие этому стандарту, которого придерживаются на современных производствах, таких как https://zavododv.ru/, гарантирует, что каждое изделие будет безопасным и эффективным.

Многоуровневая система контроля дефектов

Контроль ведется на нескольких уровнях, от макро- до наноскопического:

• Визуальный контроль. Каждую линзу проверяют опытные операторы с помощью мощных луп и микроскопов на наличие видимых царапин, сколов, пузырей и включений.
• Контроль геометрии. С помощью интерферометров и профилометров измеряют точность формы поверхности (сферичность, асферичность), проверяя ее соответствие цифровой модели с точностью до долей длины световой волны.
• Контроль шероховатости. Атомно-силовые микроскопы позволяют измерить шероховатость поверхности в нанометровом диапазоне. Для высококачественных линз этот показатель не должен превышать 1-2 нм.

Типы критических дефектов и методы их выявления

Все дефекты классифицируются по степени критичности. К самым серьезным относятся:

Только линза, прошедшая все стадии этого тотального контроля и соответствующая всем нормативам, получает сертификат и может быть установлена в медицинский прибор. Это гарантия того, что врач видит точную картину, а пациент получает правильное лечение.

Специализированные материалы для медицинской оптики

Выбор материала для линзы — это не просто вопрос стоимости или прочности. От него зависят ключевые оптические характеристики: как линза преломляет свет, пропускает ли она ультрафиолет или инфракрасное излучение, насколько устойчива к агрессивным средам. В медицинских приборах условия работы бывают экстремальными — от стерилизации высокотемпературным паром до контакта с биологическими жидкостями, поэтому требования к материалам особые.

Оптические стекла: классика жанра с новыми возможностями

Стекло остается золотым стандартом для задач, требующих высочайшего разрешения и минимальных оптических искажений. Современные марки обладают уникальными свойствами:

• Сверхнизкая дисперсия — предотвращает появление цветовых ореолов (хроматических аберраций), что критически важно для точной визуализации в микроскопах и эндоскопах.
• Высокая лучевая стойкость — такие стекла не темнеют под воздействием излучения, что позволяет использовать их в рентгеновской аппаратуре.
• Устойчивость к химикатам — специальные составы выдерживают многократную стерилизацию агрессивными растворами.

Оптические полимеры и пластмассы: гибкость и легкость

Пластиковые линзы нашли широкое применение в одноразовых медицинских инструментах, например, в эндоскопах. Их главные преимущества:

• Низкая стоимость при массовом производстве, что делает дорогостоящие процедуры более доступными.
• Ударопрочность — в отличие от хрупкого стекла, полимеры более устойчивы к механическим повреждениям.
• Возможность литья под давлением — это позволяет создавать линзы сложной асферической формы за одну операцию, что невозможно для стекла.

Сравнительная таблица: стекло vs. полимер

Экзотические и гибридные материалы

Для самых сложных задач используются специализированные материалы. Например, монокристаллы фторида кальция (CaF2) незаменимы для линз в лазерной хирургии, так как идеально пропускают средний инфракрасный диапазон. Все чаще появляются гибридные линзы, где на полимерную основу наносится тонкое, стойкое к царапинам стеклянное покрытие, объединяя преимущества обоих материалов.

Таким образом, инженеры сегодня имеют в своем распоряжении целый арсенал материалов, что позволяет создавать оптику, идеально подходящую для конкретной медицинской задачи — будь то одноразовый датчик или сложнейший объектив хирургического микроскопа.

Обеспечение стерильности и биосовместимости готовой продукции

Для медицинской оптики недостаточно быть просто точной. Если линза контактирует с тканями пациента или биологическими средами, она должна быть абсолютно безопасной. Это означает, что производство выходит за рамки чистой механики и оптики, вторгаясь в сферу биологии и химии. Два ключевых понятия здесь — стерильность и биосовместимость.

Биосовместимость: безопасный контакт

Биосовместимость — это свойство материала не оказывать токсического, аллергенного или иного вредного воздействия на организм. Для ее обеспечения применяется комплексный подход:

• Выбор инертных материалов. Используются только те виды стекол и полимеров, которые прошли rigorous тестирование (например, по стандарту ISO 10993 «Биологическая оценка медицинских изделий») и доказали свою химическую стабильность в биологической среде.
• Специальные покрытия. Даже биосовместимые материалы часто покрывают дополнительными инертными слоями, например, алмазоподобным углеродом (DLC) или специальными силиконами. Эти покрытия создают барьер, предотвращающий любое взаимодействие материала линзы с организмом.
• Контроль на токсичность. Готовые изделия проходят выборочные испытания в аккредитованных лабораториях на отсутствие выщелачивания вредных веществ.

Процесс стерилизации: уничтожение любой жизни

Стерильность — это полное отсутствие жизнеспособных микроорганизмов. Метод стерилизации зависит от типа прибора и материала линзы:

Чистота производства как основа

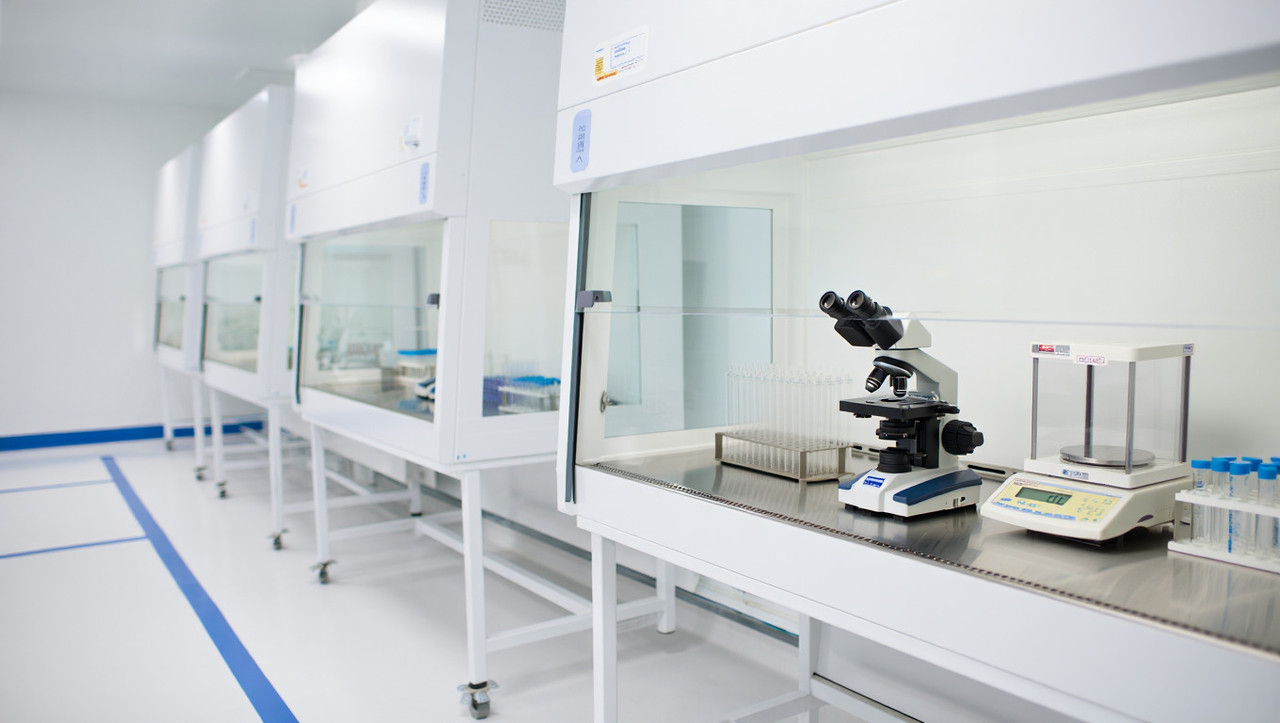

Стерильность нельзя обеспечить в конце производства, если оно не было чистым изначально. Поэтому финальные этапы сборки и упаковки проходят в чистых помещениях (cleanrooms) класса ISO 7 или выше. Здесь строго контролируется количество частиц в воздухе, а персонал работает в специальной одежде, чтобы исключить любое загрязнение продукции.

Упаковка готовой линзы — это последний рубеж. Стерильная упаковка (например, из медицинской бумаги и полимерной пленки) гарантирует, что изделие останется стерильным до момента использования в операционной или процедурном кабинете.

Таким образом, безопасность медицинской линзы — это результат строжайшего контроля на всех этапах: от выбора сырья, которое не навредит организму, до финальной упаковки, которая защитит ее от микробов до самого момента применения.
